Antenne e cavi

Verifica qui tutti i componenti come antenne e cavi per comporre il tuo KIT! Per ulteriori informazioni visita la pagina supporto tecnico oppure contattaci dalla pagina contatti.

Antenne esterne

Attacco a palo

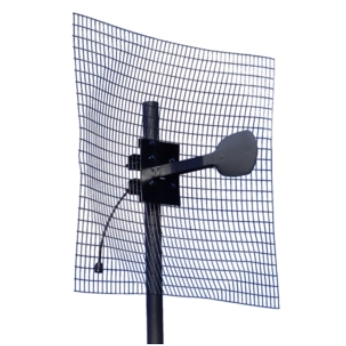

PARABOLIC OUT
La PARABOLIC OUT è l’antenna esterna più potente ma altamente direzionale, ha un’apertura di 10 gradi e un guadagno di 20/21dBi

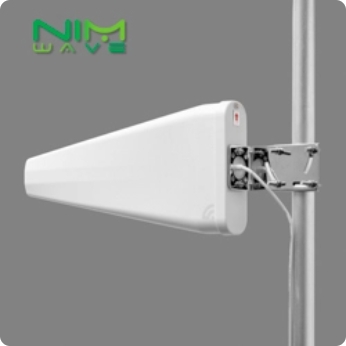

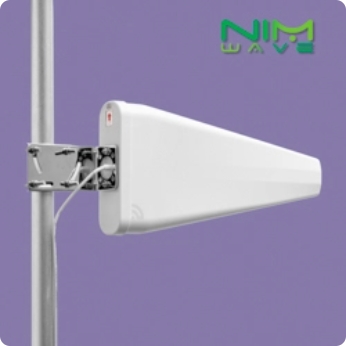

YAGI OUT
La YAGI OUT è la più utilizzata nelle configurazioni Stella Doradus, ha un’apertura di 50 gradi e un guadagno di 10/11dBi

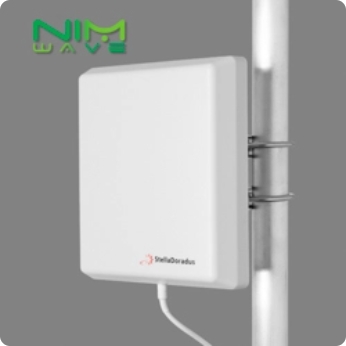

PANAL OUT
La PANAL OUT è un’ottima soluzione quando non è possibile eseguire un puntamento preciso, ha un’apertura di 70 gradi e un guadagno di 6/9dBi

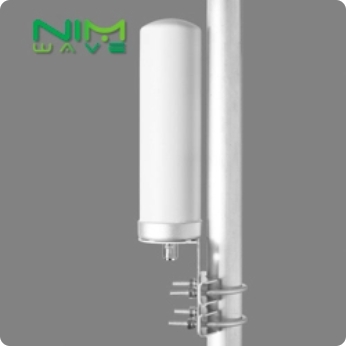

OMNI OUT 6
La OMNI OUT 6 è un’antenna omniderizionale a 360°, non ha bisogno del puntamento, il suo guadagno è di circa 3/4dBi
  PARABOLIC OUT YAGI OUT PANAL OUT OMNI OUT 6
Intervallo frequenze 698 – 960 & 1710-2700MHz 698 – 960 & 1710-2700MHz 698 – 960 & 1710-2700MHz 698 – 960 & 1710-2700MHz
PortSense NO SI NO NO
Apertura 10 gradi 50 gradi 70 gradi 360 gradi
Guadagno 20/21dBi 10/11dBi 6/9dBi 3/4dBi
Tipologia Direzionale Direzionale Direzionale Omnidirezionale
Connettore N(F) N(F) N(F) N(F)


Antenne interne

Direttive
YAGI OUT
La YAGI OUT può essere utilizzata anche internamente, su palo, per coprire ambienti come i corridoi dei supermercati o le corsie dei parcheggi. Ha connettore N-F.

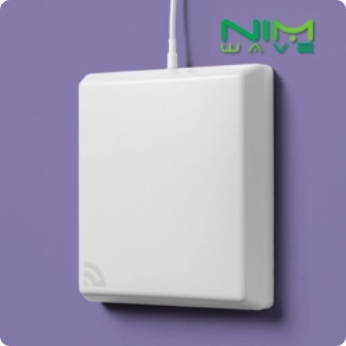

PANAL IN N
La PANAL IN N è un’antenna direttiva con connettore N-F, copre fino a 20 metri frontali con un’ampiezza di 10 metri per lato e ha un guadagno di 6/9 dBi.
PANAL IN SMA
La PANAL IN SMA è un’antenna direttiva con connettore SMA-F, copre fino a 20 metri frontali con un’ampiezza di 10 metri per lato e ha un guadagno di 6/9 dBi.
  YAGI OUT PANAL IN N PANAL IN SMA*
Intervallo frequenze 698 – 960 & 1710-2700MHz 698 – 960 & 1710-2700MHz 698 – 960 & 1710-2700MHz
PortSense SI SI SI
Apertura 50 gradi 70 gradi 70 gradi
Guadagno 10/11dBi 6/9dBi 6/9dBi
Tipologia Direzionale Direzionale Direzionale
Connettore N(F) N(F) SMA(F)
*L’antenna PANAL IN SMA viene collegata direttamente al ripetitore e non ha bisogno di un cavo coassiale.
Omnidirezionali

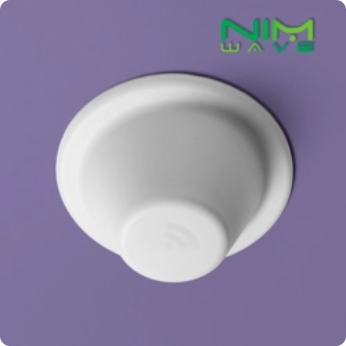

OMNI IN 6
La OMNI IN 6 è un’antenna omnidirezionale da soffitto, copre un’area facendo un cono sotto di lei di 15mt di raggio x360° ha un guadagno di 3dBi con connettore NF.

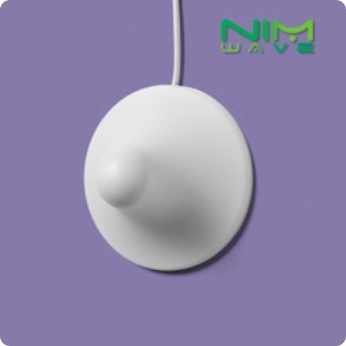

OMNI IN SIDE
La OMNI IN SIDE è un’antenna con ha le stesse prestazioni della OMNI IN N, il connettore NF, ma il cavo è laterale e viene montata con un tassello direttamente sulla superficie.

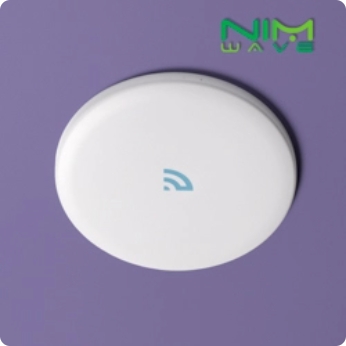

OMNI IN FLAT
La OMNI IN FLAT è un’antenna omnidirezionale progettata per essere discreta, ha un’apertura di 12mt di raggio x360° con un guadagno di 2dBi e connettore NF.
  OMNI IN 6 OMNI IN SIDE OMNI IN FLAT
Intervallo frequenze 698 – 960 & 1710-2700MHz 698 – 960 & 1710-2700MHz 698 – 960 & 1710-2700MHz
PortSense SI NO SI
Apertura 15MT x 360° 15MT x 360° 12MT x 360°
Guadagno 3dBi 3dBi 2dBi
Tipologia Omnidirezionale Omnidirezionale Omnidirezionale
Connettore N(F) N(F) N(F)


Cavi

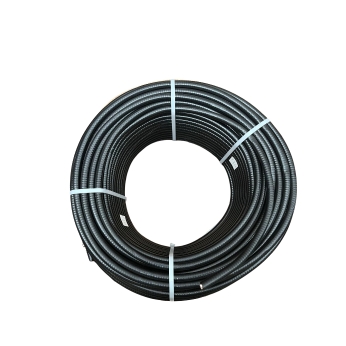

CELLFLEX
Cavo per le lunghe distanze, consente di raddoppiare le misure del cavo SD400 data la sua bassa perdita di 0.1dB per metro. Questo cavo viene fornito solamente in matassa su bobine di legno.

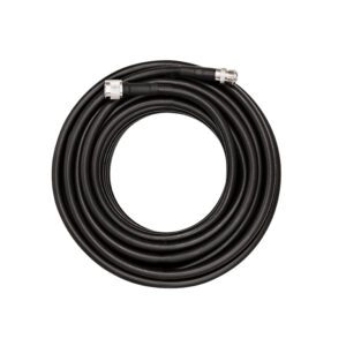

SD400
Cavo standard a bassa perdita, permette di tirare fino a 30MT dall’esterno verso l’interno e fino a 35MT da ripetitore ad antenna interna. Perde 0,2dB per metro e viene fornito sia in matassa sia con i connettori pre intestati.

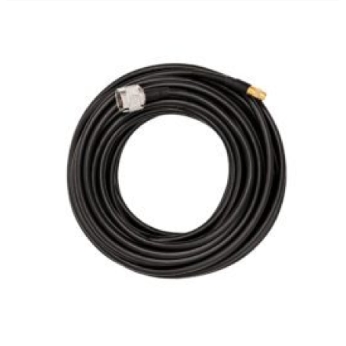

SD240
Cavo standard per brevi distanze, permette di tirare fino a 12MT dall’esterno verso l’interno e fino a 15MT da ripetitore ad antenna. Perde 0,4dB per metro e viene fornito sia in matassa sia con i connettori pre intestati.
  CELLFLEX SD400 SD240
Sezione ø15,60±0.20mm ø10,30±0.18mm ø6,1±0.24mm
Pre Intestati NO Opzionale Opzionale
Connettori intestabili N N N – SMA
Perdita massima per metro 0.1dBi 0.2dBi 0.4dBi
Curvatura 70-125mm 50mm 19.1mm
Impedenza 50Ω 50Ω 50Ω
